GP6系列
GP6B10、GP6A10、GP6A20、GP6B20电源模块：功率级采用世界先进技术---------变频自然谐振软开关技术；控制上采用智能控制技术；功率器件一律使用进口器件；产品具有性能稳定、可靠性高、输出指标好等特点。
一、电源模块技术指标
1.交流输入
三相输入额定电压：380V，50HZ。
电压变化范围：323VAC-456VAC。
频率变化范围：50HZ±10%。
2.直流输出
输出额定值： 10A/234V （GP6B10）
10A/117V （GP6A10）
20A/117V （GP6A20）
20A/234V （GP6B20）
电压调节范围：194V-286V（GP6B10、GP6B20）
97V-143V （GP6A10、GP6A20）
输出限流范围：10%-110%×额定电流
稳压精度：≤0.5%
稳流精度：≤1%
纹波系数：≤0.5%（峰峰值/2）
转换效率：在额定输入电压、额定输出电压，满载以上效率>90%，最高效率>92%。
动态响应：在负载25%-50%-25%,50%-75%-50%变化下，超调≤±5%
可闻噪声：模块≤55db 系统≤60db
工作环境温度：-10℃ -- 40℃
3.结构外型：
表：模块外形尺寸与重量
模块型号 | D/MM | W/MM | H/MM | M/KG |
GP6A10 | 316 | 88 | 178 | 3.5 |
GP6B10 | 316 | 88 | 178 | 4 |
GP6A20 | 316 | 88 | 178 | 4 |
GP6B20 | 415 | 88 | 178 | 6 |

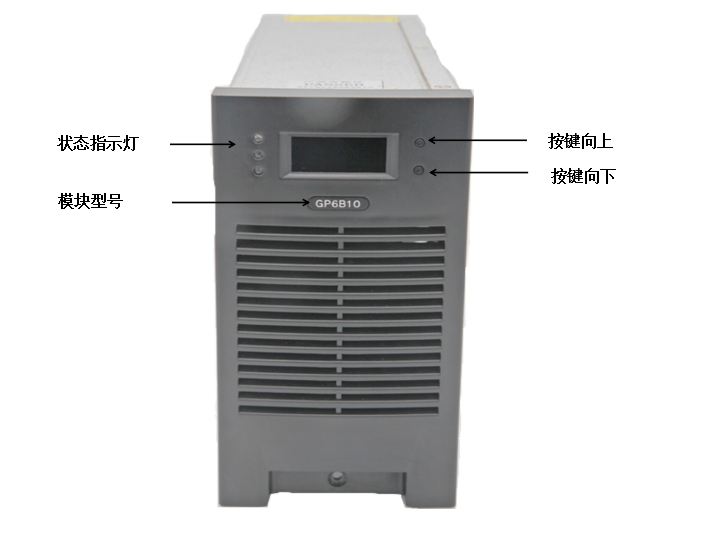

l模块前面板
l 模块电源后面板
三、输入输出接口说明
模块输入输出接口一体化插座图
模块输入输出接口一体化插座管脚说明
管脚号 | 定义功能 | 管脚号 | 定义功能 |
PIN 1 | U、V、W交流电源输入端，三相三线制输入。 | PIN 11 | SHARE+ 均流正 |
PIN 2 | PIN 12 | SHARE- 均流负 | |
PIN 3 | PIN 15 | OUT+ 输出正线 | |
PIN 7 | RS485A 通讯A | PIN 16 | OUT- 输出负线 |
PIN 8 | RS485A 通讯B | PIN 18 | PE 保护地 |
四、显示按键及指示灯说明
l 显示按键说明
显示项 | 设置范围 |
输出电压 | 194-286V/97-143V |
输出电流 | 11A/22A |
通讯地址 | A00-32 |
模块分组 | 1-5 |
运行方式 | 自动（-A-）/手动（-C-） |
异常代码 | 交流保护（F01）、过温保护（F02）、输出欠压或短路告警（F03）；软件过压保护（E11）、软件差压保护（E12）、风扇故障保护（E13）、硬件输出保护（E14），通讯故障（E15） |
“▲按键”长按 | 从显示项进入或退出（不保存设置）设置项 |
“▼按键”长按 | 从显示项进入或退出（保存设置）设置项 |
“▲按键”、“▼按键”短按 | 显示项之间切换或设置项中加减 |
l 指示灯说明
需要定义并区分待机、工作、保护和故障四种状态。
绿灯：交流供电指示灯
常亮：模块供电正常
灭： 交流断电，输入保险断，辅助电源坏下绿灯灭
闪烁：待机（监控屏把模块关机）状态下绿灯闪烁。
黄灯：模块保护指示灯
常亮：交流保护（过压、欠压、缺相），过温保护，输出欠压或短路告警；
闪烁：模块设置为手动模式
红灯：模块故障指示灯
常亮：软件过压保护、软件差压保护、风扇故障保护、硬件输出保护
闪烁：模块通讯故障（手动模式下通讯故障也不报警）。
