ZJW-6JH绝缘综合监控单元

9.1 功能说明

Ø 检测2路母线的正负对地电压

Ø 配合直流漏电流传感器、ZJW-6JCM及ZJW-6K-32/64组成直流绝缘检测系统

Ø 交流窜入检测：系统发生交流电源窜电故障时，能及时发出交流窜电故障报警信息并显示窜入交流电压的幅值，同时配合ZJW-6K-32/64可以定位窜入的支路

Ø 直流互窜检测：系统发生直流电源互窜故障时，能及时发出直流互窜故障报警信息，同时配合ZJW-6K-32/64可以定位直流互窜的支路

Ø 内置绝缘测试平衡电阻

Ø 提供RS485、CAN两种通信方式

9.2 硬件说明

9.2.1 ZJW-6JH技术参数

Ø 供电电压：80VDC—320VDC

Ø 母线正负对地电压测量：2路，精度0.5%，最大300VDC

Ø 交流窜入电压测量：2路，精度5%，最大300VAC

Ø 通讯口：隔离RS485、CAN

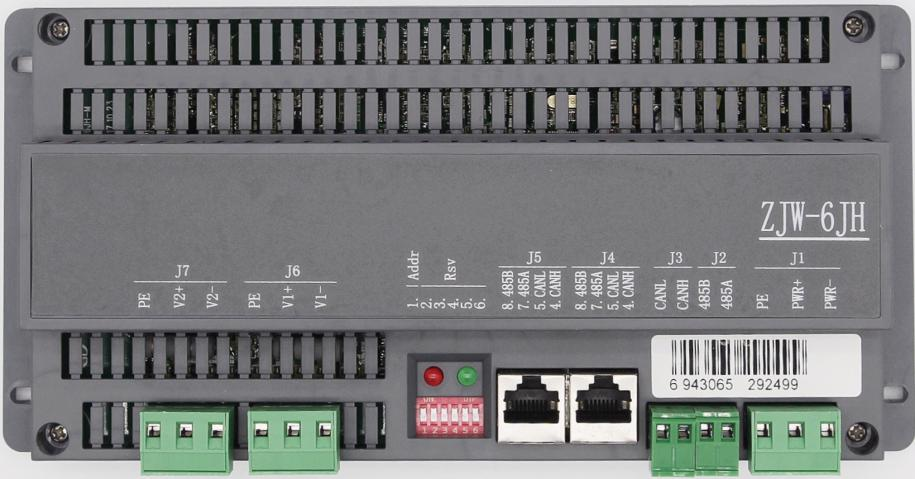

9.2.2 ZJW-6JH接口说明

%

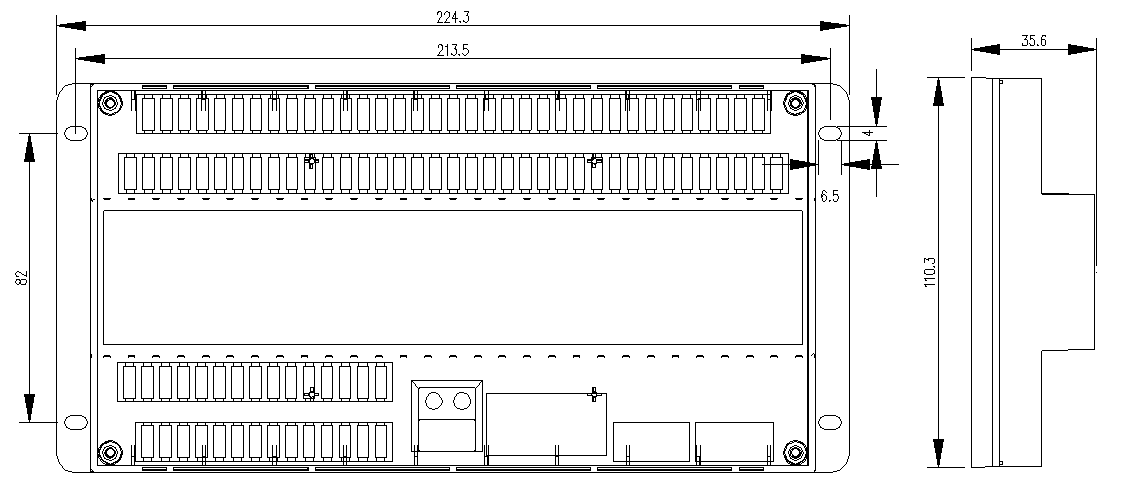

u ZJW-6JH结构与安装：

安装尺寸、固定开孔尺寸均与ZJW-6A一致。

安装尺寸：224.3mm×110.3mm，高35.6mm

固定开孔尺寸：213.5mm×82mm，采用M3螺钉固定。
