ZJW-6B-12V/ZJW-6B-2V电池巡检单元

8.1 功能说明

Ø ZJW-6B-12V提供24节单体电池电压检测，可测量最高电压16V以下的电池，或者多节2V、4V、6V电池串联测量

Ø ZJW-6B-2V提供最多56节单体电池电压检测，单体电池检测最大电压值为6V；可测量2V、4V规格电池，或者多节2V电池串连测量

Ø 提供2路电池温度监测，监测电池体表温度或电池安装环境温度

Ø 提供RS485、CAN两种通信方式

8.2 硬件说明

8.2.1 ZJW-6B-12V硬件说明

8.2.1.1．ZJW-6B-12V技术参数

Ø 供电电压：80VDC－320VDC

Ø 电压测量：精度0.2%，最高16V

Ø 温度测量精度：2%

Ø 电池测量路数：24路

Ø 温度测量路数：2路

Ø 通讯口：隔离RS485、CAN通讯

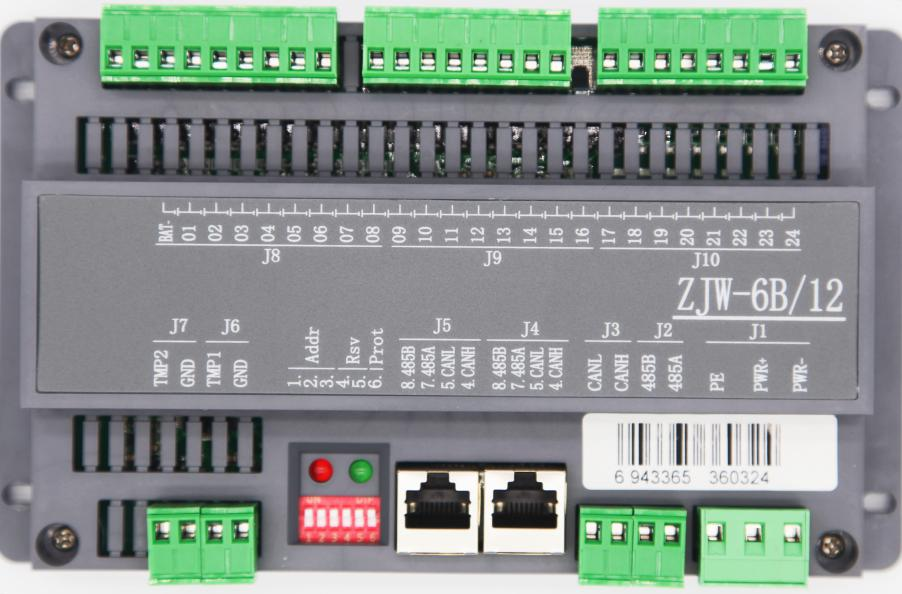

8.2.1.2．ZJW-6B-12V接口说明

8.2.2 ZJW-6B-2V硬件说明

8.2.2.1．ZJW-6B-2V技术参数

Ø 供电电压：80VDC－320VDC

Ø 电压测量：精度0.2%，最高6V

Ø 温度测量精度：2%

Ø 电池测量路数：56路

Ø 温度测量路数：2路

Ø 通讯口：隔离RS485、CAN通讯

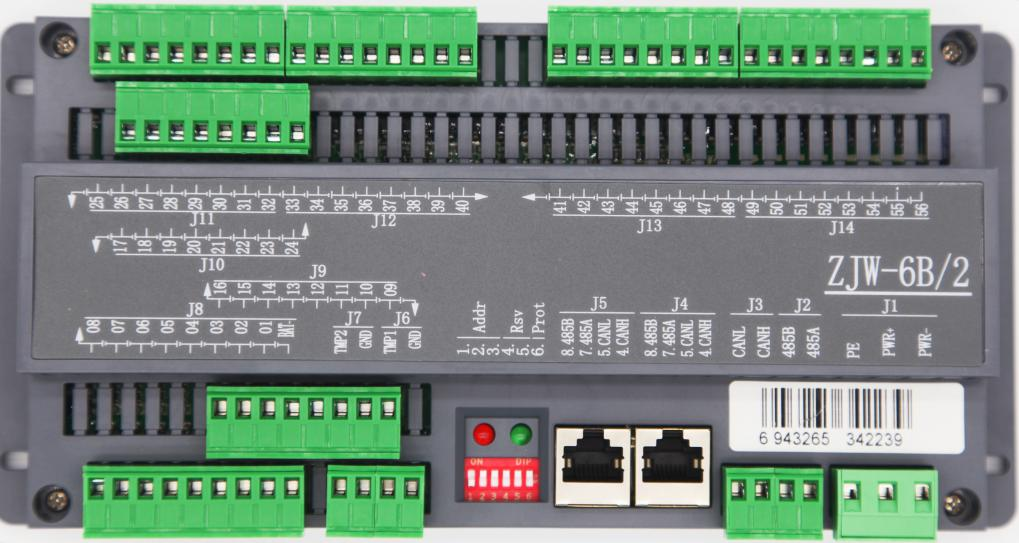

8.2.2.2．ZJW-6B-2V接口说明

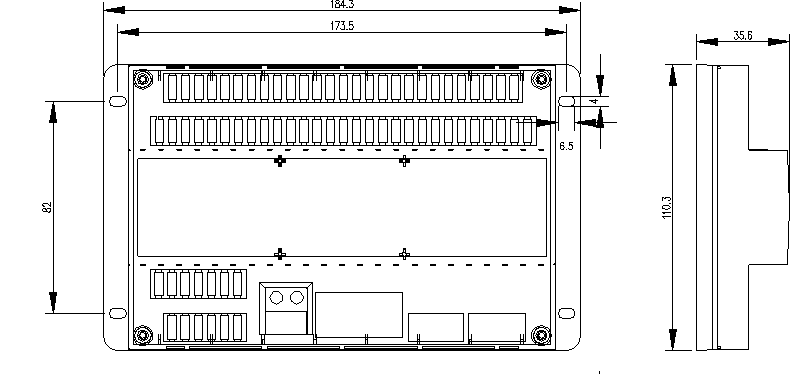

8.2.3 ZJW-6B-12V结构与安装：

安装尺寸：184.3mm×110.3mm，高35.6mm

固定开孔尺寸：173.5mm×82mm，采用M3螺钉固定

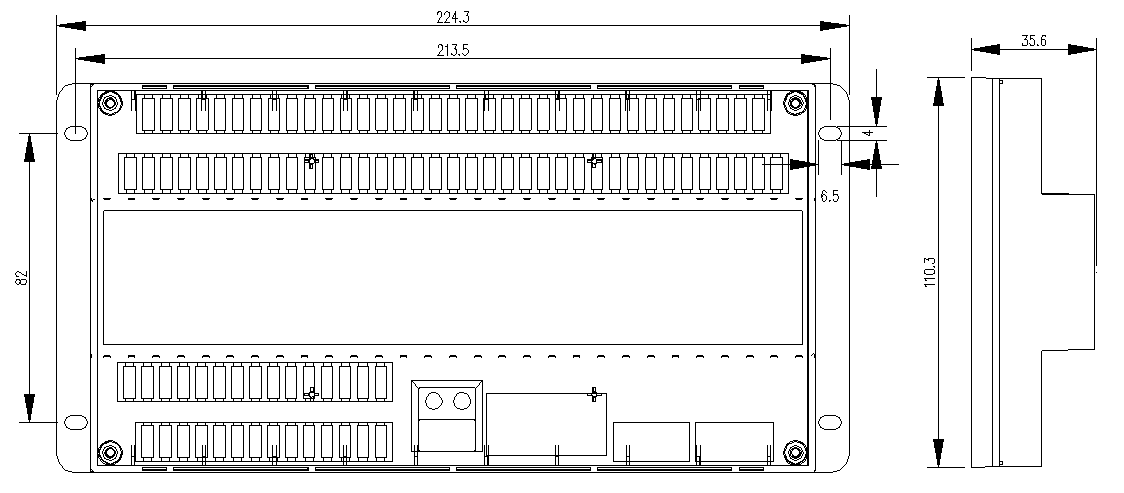

8.2.4 ZJW-6B-2V结构与安装：

安装尺寸：224.3mm×110.3mm，高35.6mm

固定开孔尺寸：213.5mm×82mm，采用M3螺钉固定
