ZJW-6K-32/ZJW-6K-64馈线监控单元

7.1 功能说明

Ø ZJW-6K-32提供32路通用电压、开关量信号检测

Ø ZJW-6K-64提供64路通用电压、开关量信号检测

Ø 一个输出干接点，容量DC220V/0.2A

Ø 提供RS485、CAN两种通信方式

Ø 作为系统的馈线监控单元，配合ZJW-6JH、ZJW-6D等单元，可完成馈线故障、状态、绝缘、交流窜入、直流互窜、输出电流等信息的检测

Ø 最大支持32个单元并机，一个主监控监测最多1024个支路

7.2 硬件说明

7.2.1 ZJW-6K技术参数

Ø 供电电压：80VDC—320VDC

Ø 通讯口：隔离485、CAN

Ø 通用信号检测：ZJW-6K-32有32路，ZJW-6K-64有64路，电压信号检测范围±5V，精度0.5%

Ø 故障干接点：1路，容量DC220V/0.2A

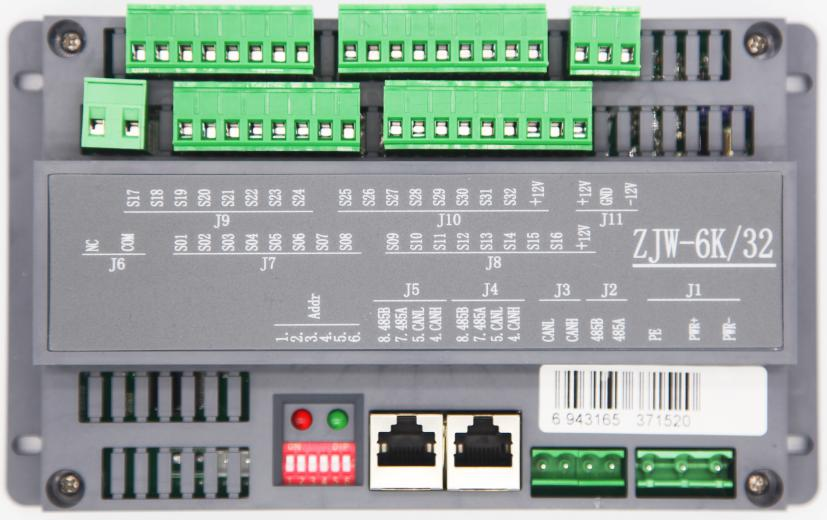

7.2.2 ZJW-6K-32接口说明

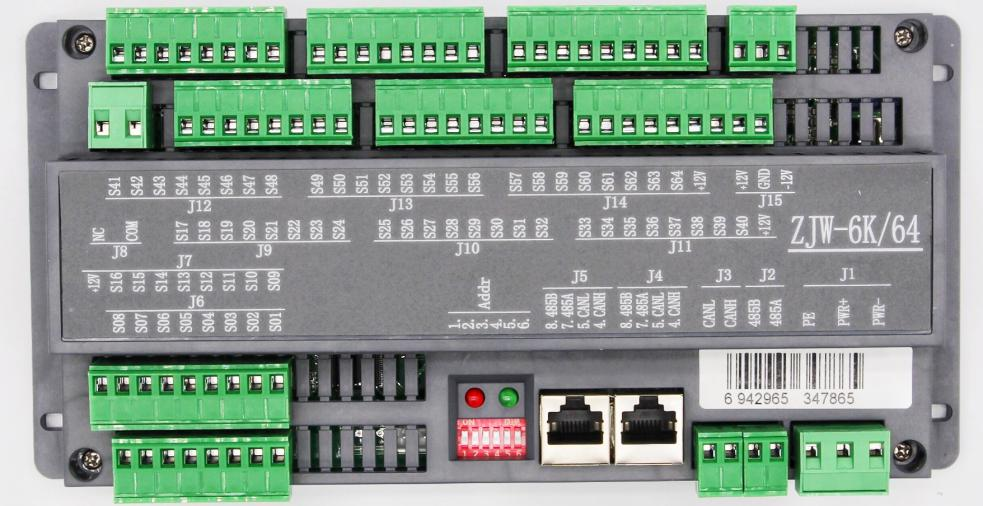

7.2.3 ZJW-6K-64接口说明

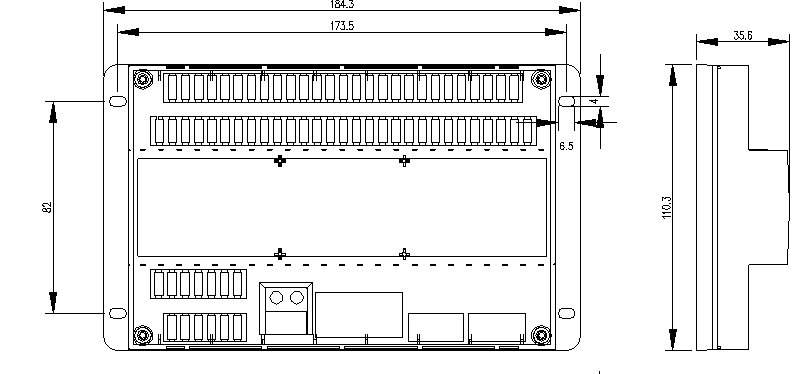

7.2.4 ZJW-6K-32结构与安装尺寸

  安装尺寸184.3mm×110.3mm，高35.6mm，固定开孔尺寸：173.5mm×82mm，采用M3螺钉固定。

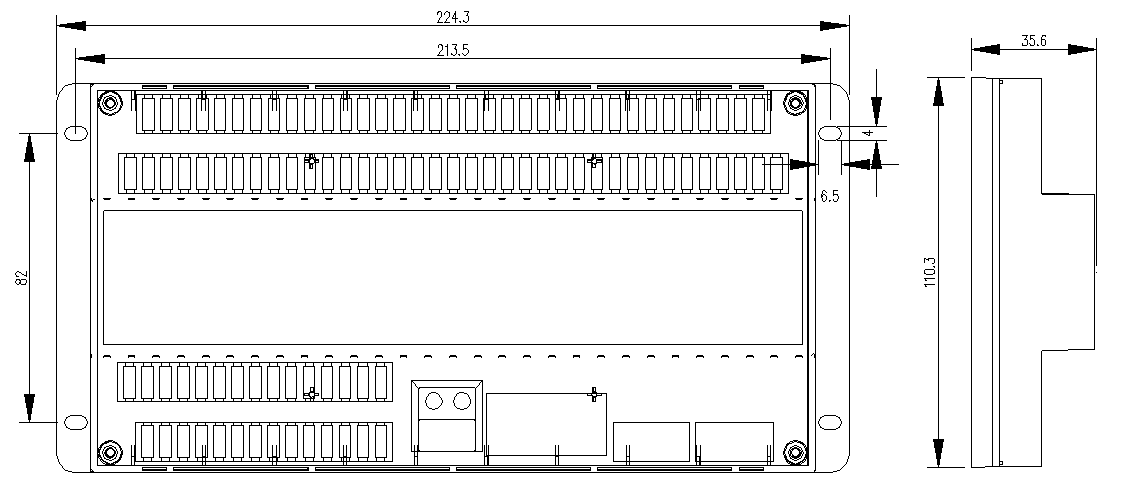

7.2.5 ZJW-6K-64结构与安装尺寸

   安装尺寸224.3mm×110.3mm，高35.6mm，固定开孔尺寸：213.5mm×82mm，采用M3螺钉固定。
