ZJW-6D直流监控单元

6.1 功能说明

Ø 测量合母电压、控母电压、电池电压、母线对地电压及电池电流和控母电流

Ø 提供RS485、CAN两种通信方式

Ø 提供故障检测：检测电池熔断器、电池开关检测

Ø 提供8干接点输出，包含3路路硅链控制输出

Ø 电流测量支持霍尔电流传感器测量

Ø 母线电压测量采用共负端直接测量，电池电压独立采样

Ø 内置绝缘测试平衡电阻

6.2 硬件说明

6.2.1 ZJW-6D技术参数

Ø 供电电压：80VDC—320VDC

Ø 电压测量：3路，精度0.5%，最大300VDC

Ø 电流测量：2路，精度0.5%，传感器规格可设置

Ø 对地电压测量：2路，控母正对地电压、控母负对地电压

Ø 通讯口：隔离RS485、CAN

Ø 干接点输出：8路，含3路硅链控制，容量DC220V/0.2A

Ø 开关状态检测：6路，其中4路备用

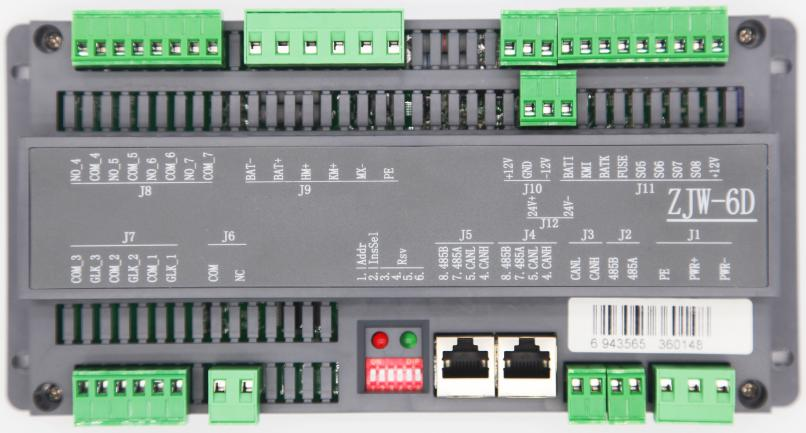

6.2.2 ZJW-6D接口说明

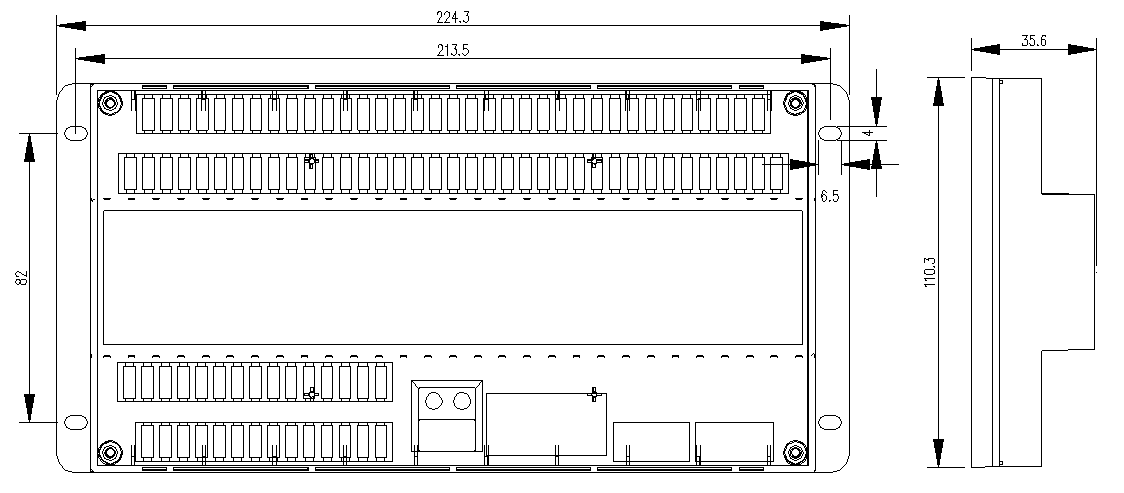

6.2.3 ZJW-6D结构与安装：

安装尺寸224.3mm×110.3mm，高35.6mm，固定开孔尺寸：213.5mm×82mm，采用M3螺钉固定。
