ZJW-6A交流监控单元

5.1 功能说明

Ø 测量两路三相交流输入电压、两路三相电流

Ø 提供RS485、CAN两种通信方式

Ø 检测交流接触器状态：一路、二路及母联

Ø 提供8干接点输出，包含3路交流接触器控制

Ø 根据测量的交流输入电压自动完成两路交流输入自动切换，实现两路交流互为备用供电

Ø 实现两路交流带母联接触器的进线切换控制

Ø 提供5路备用开关状态检测

Ø 电压测量直接接入，电流测量采用电流互感器测量

5.2 硬件说明

5.2.1 ZJW-6A技术参数

Ø 供电电压：80VDC－320VDC

Ø 电压测量精度：1%

Ø 电流测量精度：1%

Ø 电压测量：6路

Ø 电流测量：6路

Ø 交流接触器控制：3路，含交流母联接触器控制

Ø 开关量测量：8路，含3路接触器状态

Ø 干接点输出：8路，含3路接触器控制，容量DC220V/0.2A

Ø 通讯口：隔离RS485、CAN通讯

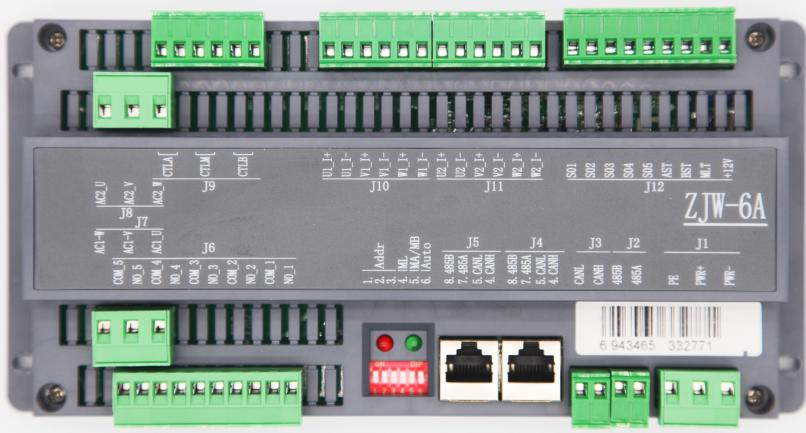

ZJW-6A接口说明

5.2.2 ZJW-6A结构与安装

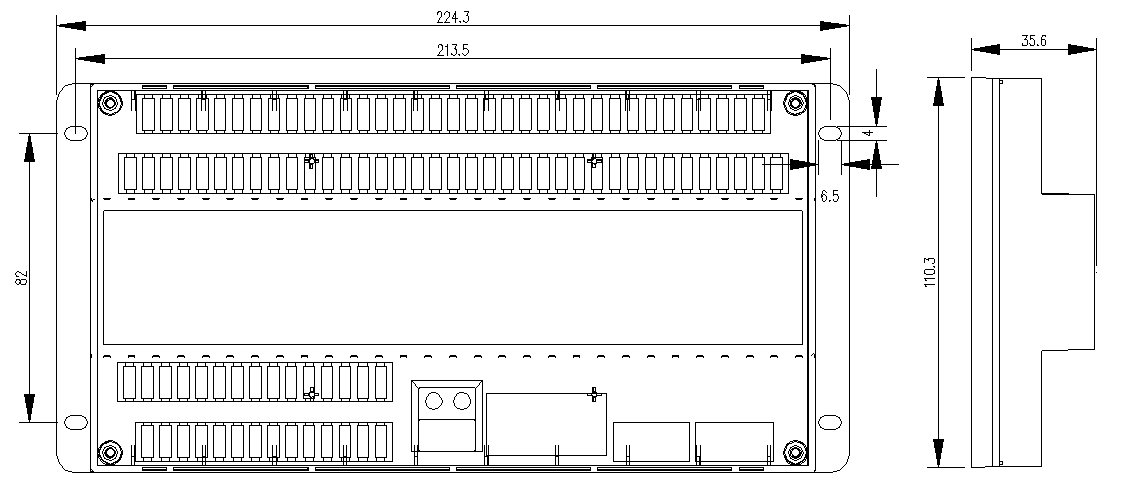

安装尺寸：224.3mm×110.3mm，高35.6mm

固定开孔尺寸：213.5mm×82mm，采用M3螺钉固定。
