ZJW-6JCM馈线监控器

    ZJW-6JCM是ZJW系列主监控的馈线监控器。

1.1. 功能说明

1.1.1. 人机接口

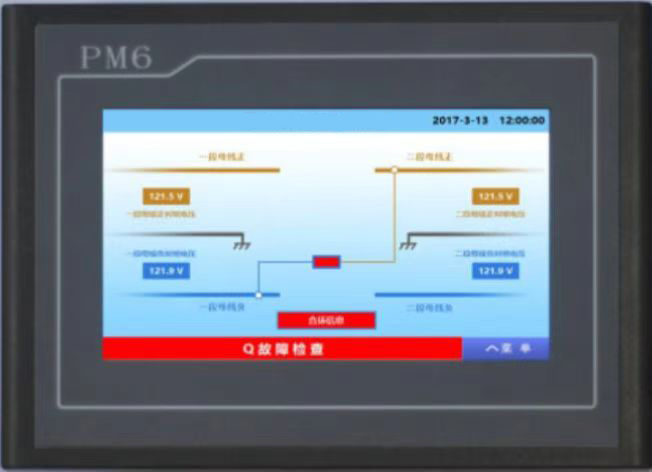

Ø 7英寸LCD显示，32 位真彩，分辨率800*480

Ø 触摸屏，方便操作

1.1.2. 馈线系统解决方案

Ø 可监控系统馈线信息，包含交流窜入、直流互窜、绝缘监测、馈线支路输出电流等

1.1.3. 通讯

Ø 监控器提供RS-485通信接口，后台支持MODBUS通讯规约，可实现四遥(遥信、遥测、遥控、遥调)功能。

1.1.4. 人性化操作

Ø 类Windows操作，通过开始菜单进行控制

Ø 根据不同的系统配置，主界面显示相应的系统拓扑图及运行状态

Ø 点击拓扑图，即可查看对应部分的子拓扑及运行详细状态

1.1.5. 报表功能

Ø 自动记录系统配置、系统设置参数更改时间

Ø 自动记录系统运行状态信息

1.2. 支持设备及最大配置

最大直流量：两段母线的电压参数，包括正对低电压、负对地电压，母线交流分量电压。

最大监控馈出数：开关故障/状态/漏电流/电流4类，共支持4096个测量点，以每路馈出均配置开关故障/状态/漏电流为例，则最大可监控1344路馈出。
