ZJW-6DCM直流监控器

ZJW-6DCM是ZJW系列主监控的直流监控器。

1.1. 功能说明

1.1.1. 人机接口

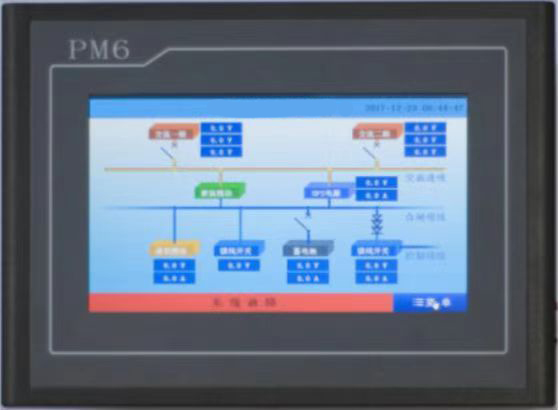

Ø 7英寸LCD显示，32 位真彩，分辨率800*480

Ø 触摸屏，方便操作

1.1.2. 一体化解决方案

Ø 系统涵盖交流配电、直流电源、通讯电源、逆变电源四个部分

Ø 支持5A及以上各种规格的GP3/GP6系列整流模块

Ø 支持所有ZJW系列监控单元

1.1.3. 上位机通讯

Ø 监控器提供RS-485通信接口，后台支持MODBUS通讯规约，可实现四遥(遥信、遥测、遥控、遥调)功能。

1.1.4. 人性化操作

Ø 类Windows操作，通过开始菜单进行控制

Ø 根据不同的系统配置，主界面显示相应的系统拓扑图及运行状态

Ø 点击拓扑图，即可查看对应部分的子拓扑及运行详细状态

1.1.5. 报表功能

Ø 自动记录系统配置、系统设置参数更改时间

Ø 自动记录系统运行状态信息

1.1.6. 电池管理

Ø 具有自动和手动两种工作模式

Ø 具有电池温度补偿、电池均充保护功能

Ø 在自动模式下，自动进行充电管理，自动定期进行电池维护

1.2. 支持设备及最大配置

最大交流量：4路三相交流电的每个线电压，线电流。

最大直流量：单段母线的直流参数，1个电池电压/电流、1个母线电压/电流。

最大监控馈出数：开关故障/状态/漏电流/电流4类，共支持2048个测量点，以每路馈出均配置开关故障/状态/漏电流为例，则最大可监控672路馈出。
