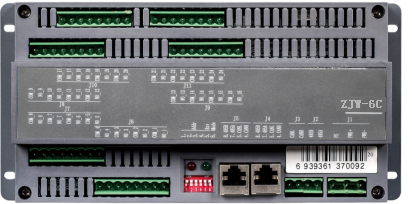

ZJW-6C开关控制单元

1  功能说明

Ø 24路继电器输出，可做24个故障干接点或12个电操分合闸控制

Ø 提供RS485、CAN两种通信方式

2  硬件说明

2.1 ZJW-6C技术参数

Ø 供电电压：80VDC—320VDC

Ø 继电器输出：24路，容量DC220V/0.4A

Ø 通讯口：隔离RS485、CAN

2.2 ZJW-6C接口说明

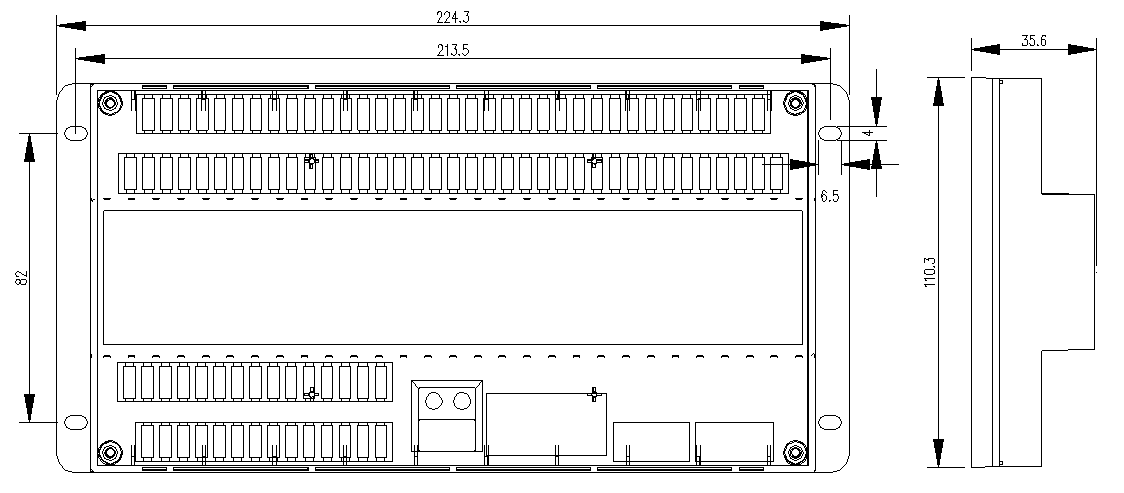

2.3 ZJW-6C结构与安装：

安装尺寸、固定开孔尺寸均与ZJW-6A一致。

安装尺寸：224.3mm×110.3mm，高35.6mm

固定开孔尺寸：213.5mm×82mm，采用M3螺钉固定。
